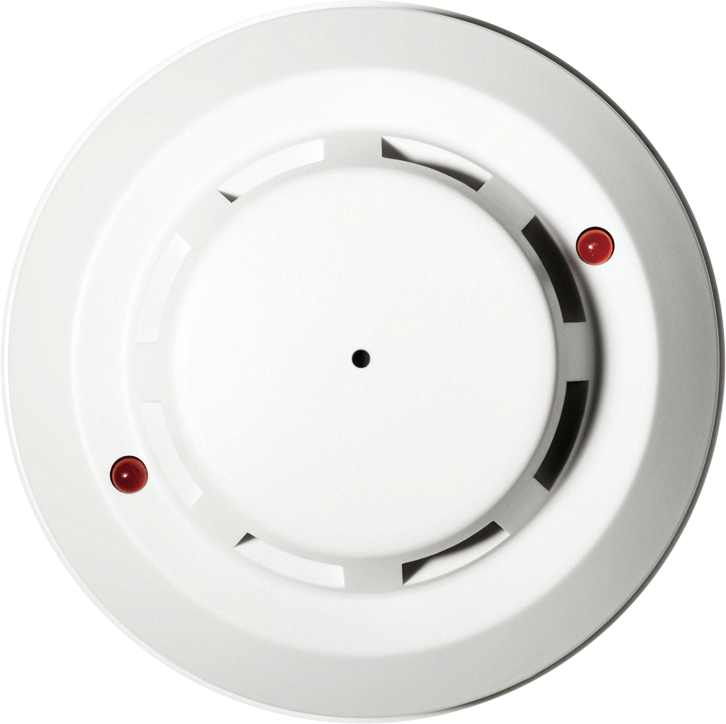

S系列烟感式拾音器

按照国际标准烟感器外观设计，便于室内天花板吊顶安装，易于隐蔽和伪装。
声音清亮、噪声低、AGC自动声音增益电路使音频监控监听面积达80平方米。
低噪声大型震膜全向咪头，采音更为广泛。
典型客户有：北京盘古七星酒店。

介绍说明
产品参数
相关配件

高保真、语音清晰、噪音低。

低噪声大型震膜全向咪头，采音更为广泛。

多级动态降噪处理，内置高性能语音DSP数字信号处理器。

行业当先设计的"电子噪声动态闭环抑制电路"，彻底消除"嘶嘶"电子噪音。

AGC自动声音增益电路使音频监控监听面积达100平方米。

自动抑制高强度声音，可靠保护音频监控后端设备。

采用灵巧的旋转卡口,拆卸灵活。

按照国际标准烟感器设计，便于室内天花板吊顶安装。

超长线路传输技术，采用3芯0.5线径RVVP电缆传输3公里不失真。

-25℃ ～ 75℃的工作温度范围。

集成专业前置音频放大器，拾音头直接驱动有源音箱、硬盘录像机、录音机等。

符合欧盟CE标准以及最高检同步录音录像系统建设规范。

S系列高保真拾音头适用于审讯室、会议室、银行大厅等同步录音录像工程。

拾音面积

10平方米-100平方米

音频传输距离

3000米

灵敏度

-30dB

频率响应

20Hz ～ 20kHz

指向特性

全方向性

信噪比

70dB (1米)40dB (10米) 1KHz at 1 Pa

动态范围

104dB (1KHz at Max dB SPL)

最大承受音压

120dB SPL (1KHz,THD 1%)

输出阻抗

600欧姆非平衡

输出信号幅度

2.5Vpp/-25db

麦克风

大型震膜电容咪头

咪头数量

单咪头

信号处理电路

ClearSpeech DSP数字降噪, AGC声音自动增益

防水特性

户内防潮

综合性能

★★★☆

适用范围

中等房间伪装安装、审讯室、会议室等

保护电路

雷击保护、电源极性反转保护

连接方式

电源线（红色）、音频（白色或黄色）、公共地（黑色）

传输线缆

3芯0.5mm2 RVVP屏蔽电缆

电源电压

直流稳压DC 12V

电源电流

30 mA

工作环境温度

-25℃ ～ 75℃

颜色

白色

外壳材质

PVC

外形尺寸

103mm（直径）x 52mm（高）

重量

94 克

产地

快鱼电子深圳分公司

供货情况

现货。可提供样品测试。

符合标准

符合标准欧盟CE标准,美国FCC认证,最高检同步录音录像系统建设规范

拾音器专用电源适配器

根据不同的现场环境，可调节音量调节旋钮来改变音量大小，以达到较好的识音效果；
音量调节范围：-10dB~+10dB；
音量调节旋钮一定要调节到合适的音量，否则可能出现声音失真或者不清晰的情况。

双路监听头适配器

为两个拾音器同时提供１２ＶＤＣ洁净电源；
两个拾音器的声音混合后输出，扩大监听范围；
同时提供两个拾音器的各自独立输出；
带音量调节旋钮和耳机插孔，可直接插入耳机或音箱监听。

八路电源适配器

八路电源适配器支持同时接入8个快鱼全部型号的拾音器，拾音器的三芯线可以非常方便地直接插入对应的接线端子。在施工时布线更规范合理，比外购电源的集中供电方式更美观、维护更方便快捷。
每个拾音器对应有两个BNC接口方式的音频输出端子，可以同时接两种不同的音频设备，相当于音频分配器的功能。例如一路输出接DVR,另一路输出接音频矩阵。
每个拾音器还有独立的音量调节旋钮、声音信号指示灯。音量调节要适当，过高的声音可能引起声音失真，过低的声音又会不清晰。

POE网络分线盒

电源分离和变压功能：从POE网线提供的电源中分离出两个12VDC电源接口；
网络交换机功能：POE网线提供的网络接口在分线盒内部实现数据交换，是一个三端口的网络交换机。
