H系列 户外30米长距离拾音器

返回列表
  • H系列拾音器专门为户外长距离音频监控所设计,首批产品就成功应用于60周年天安门庆典现场拾音。
  • 采用两只互补型高灵敏度麦克风,拾音频带宽阔,音域广泛。能清晰监控45度夹角,30米距离内的突发事件。
  • 适合城市街道、重点广场、小区、机关大门、野外等。
  • 典型客户有:天安门广场、北京市高级人民法院、毛主席纪念堂、四川大熊猫基地等。
  • 介绍说明
  • 产品参数

2009年8月深圳分公司成立一周年之际,快鱼电子面向业界正式发布首款户外30米长距离拾音器。首批产品经过严格检验,在六十年国庆前夕成功应用于天安门广场安保项目的音视频监控工程,帮助实现预期目的的应对突发事件的监控与评估。

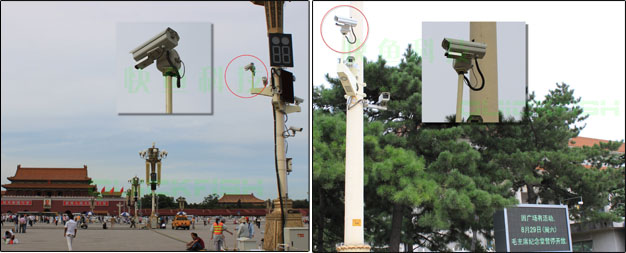

本音视频同步监控项目是应六十年国庆指挥部的要求实施的,在天安门广场共计安装了34只H.TRADIO型长距离拾音器,遍布广场的主要区域。长距拾音器被设计成长方型,便于与枪式摄像机配合安装。施工时,首先在拾音器下方先安装一个底托,然后固定在枪机下方(如图所示)。拾音器的咪头方向与枪机一致,进行同步音视频监控。

很长时间以来,天安门广场的安保部门一直希望能看到“有声电影”,但基于拾音器防水技术的发展缓慢,今天才终于得以实现。

天安门拾音器

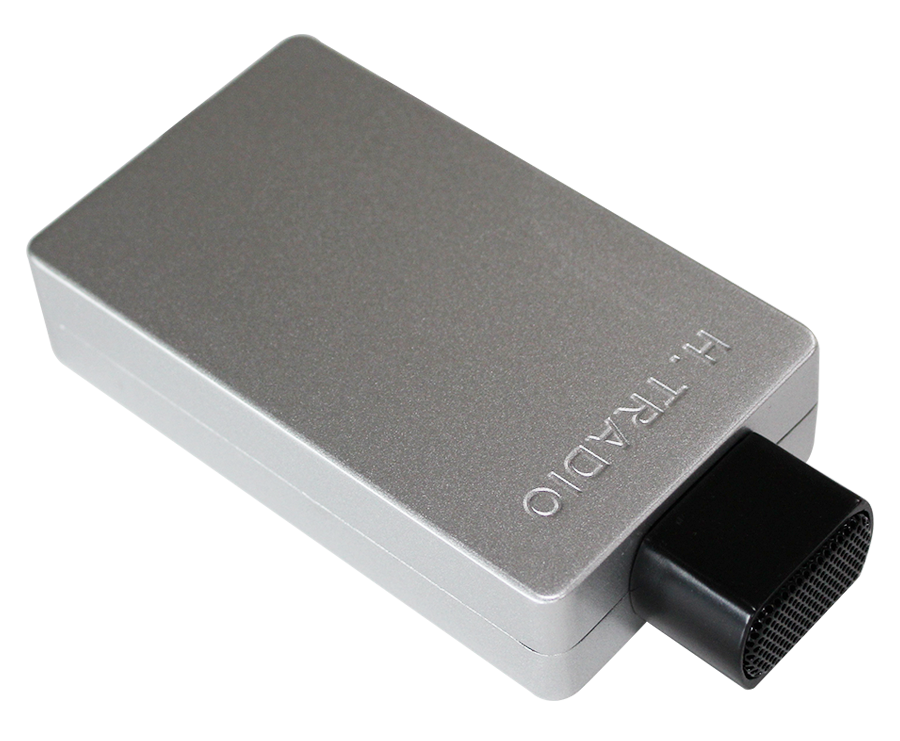

本次推出的创新产品被命名为H.TRADIO型,意为“High TRADIO”。采用了TRADIO®音频技术,快鱼电子主创团队为此付出近5年的艰苦努力。其主要特点是:

高灵敏度、高清晰度

H.TRADIO能清晰监控45度夹角,30米距离内的突发事件。它采用了两只互补型高灵敏度麦克风,拾音频带更宽阔,音域更广泛。其中一只超高灵敏度的强定向咪头专门监控远端窄角度声源,另一只次高灵敏度的弱定向咪头监控宽角度声源。二者的有机契合不但大大扩展了监控的“视野”,还拓展了音域,监听的声音更为清亮丰富。

户外监控的目的是监控突发事件,当然不要期望它能偷听到30米开外的小声谈话。通过了解声音传播的物理原理可以知道,40分贝以下的声音传播到30米以外波形几乎趋于0,是不可能听到的。50分贝以上的声音才有足够的声压传播到30米之外。今年有一期美国地理探索节目里专门有过论证,结论是:那只不过是美国好莱坞大片的情节。

全方面防水性能

众所周知,摄像机可以加玻璃防护罩解决防水问题,而拾音器断然不能如法炮制。

拾音器防水主要的问题是咪头必须要防水,没有防水防潮工艺的咪头绝不能用到户外。简单地加个防雨的护罩也是不可以的,三、四个月之后同样会锈蚀损坏。另一方面,咪头的防水工艺还必须要保证其音质和灵敏度不能受损。

H.TRADIO使用的两只拾音咪头经过了特殊防水工艺处理,不但能保障户外长期使用,而且不降低其高灵敏度和高保真的拾音品质。

强降噪性能

噪声与灵敏度是一对矛盾,灵敏度提高,噪声也会增大,基本淹没语音。拾音器在室内的噪声水平一般较低,大致在40分贝左右。其解决的主要问题是抗回声、抗混淆,要求高保真拾音即可。而户外噪声常常在50分贝-70分贝,噪声处理好坏就直接关系到拾音器能否实用。H.TRADIO采用新一带Clear Speech I语音降噪技术,让语音更清晰明亮。如果再次配合使用Clear Speech II技术的降噪适配器,噪声水平更能进一步降低20分贝以上。

应用范围

适用于广场、街道、政府机关大门、岗哨、旷野等户外热点地区音频监控。

拾音距离
帮助实现预期目的的监听距离0至20米(60dB), 30米(80dB)
音频传输距离
3000米
灵敏度
-38dB
频率响应
20Hz ~ 20kHz
指向特性
45度宽指向性
信噪比
>40dB (户外), >70dB (室内)
动态范围
90dB (1KHz at Max dB SPL)
最大承受音压
120dB SPL (1KHz,THD 1%)
输出阻抗
600欧姆非平衡
输出信号幅度
2.5Vpp/-25db
麦克风
两个单一指向互补型电容咪头
咪头数量
双咪头
信号处理电路
ClearSpeech专业音频处理
防水特性
户外防水
综合性能
★★★★
适用范围
街道、广场、小区、机关大门、野外等
保护电路
雷击保护、电源极性反转保护
连接方式
电源线(红色)、音频(白色或黄色)、公共地(黑色)
传输线缆
3芯0.5mm2 RVVP屏蔽电缆
电源电压
直流稳压DC 12V
电源电流
33 mA
工作环境温度
-25℃ ~ 70℃(Plus增强型最低可达-45℃)
颜色
银白色
外壳材质
铝合金
外形尺寸
142mm×70mm×27mm
重量
332 克
产地
快鱼电子深圳分公司
供货情况
现货。可提供样品测试。
符合标准
符合标准欧盟CE标准,美国FCC认证,最高检同步录音录像系统建设规范
