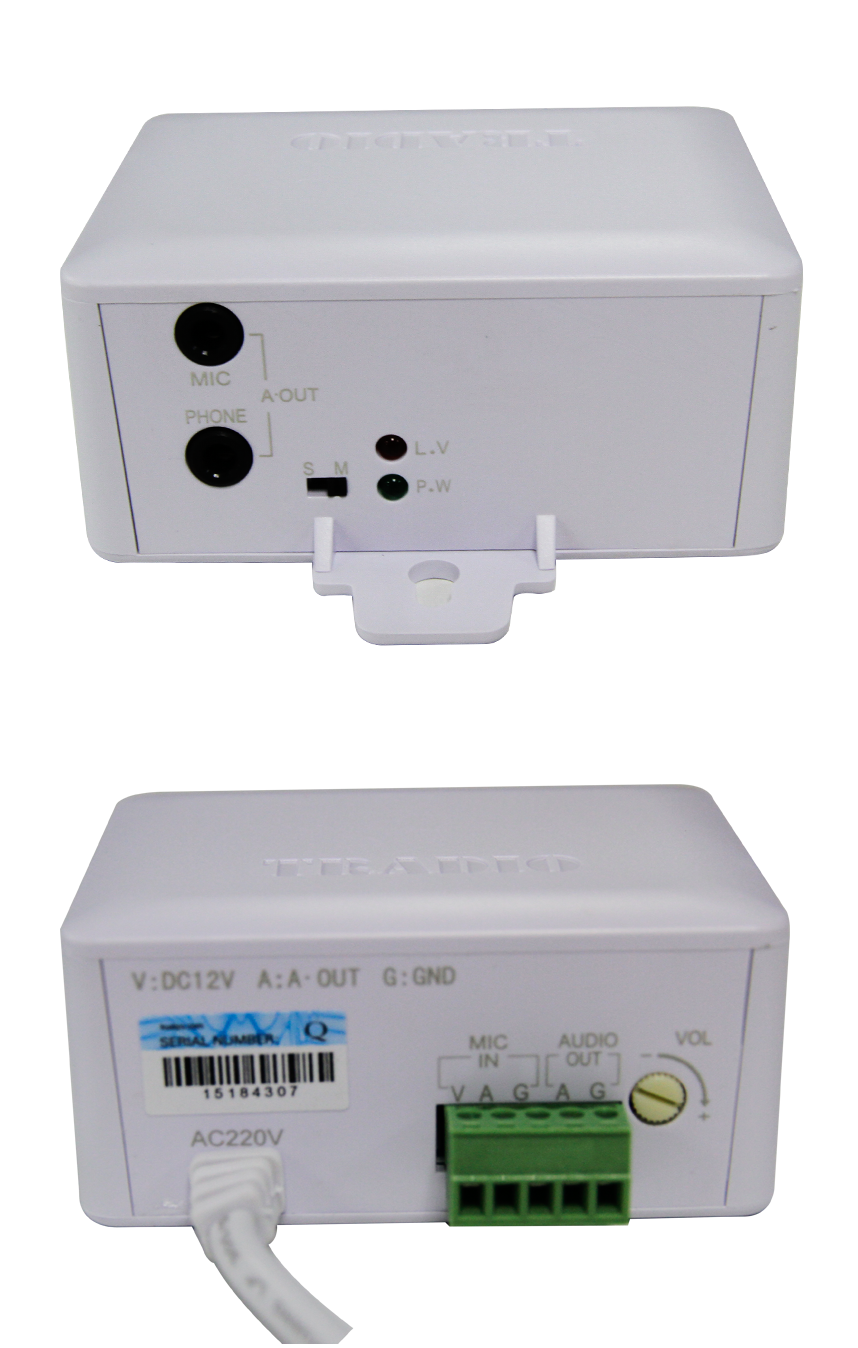

单路电源适配器AMP211D

返回列表
  • 功能介绍
  • 产品参数

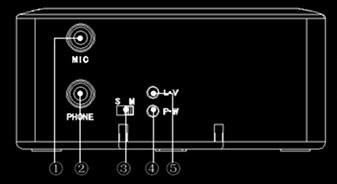

图1 前端示意图
  1. ①(MIC)----- 3.5mm接口,音频MIC信号输出
  2. ②(PHONE)----- 3.5mm接口,音频耳机信号输出
  3. ③(S/M)-----声道选择开关,对①②输出接口有效,S为立体声(Stereo),M为单声道(Mono)
  4. ④ (P.W)----- 电源指示灯,上电后绿灯常亮
  5. ⑤(L.V)-----信号电平指示灯,当检测到输入信号过大时红灯亮

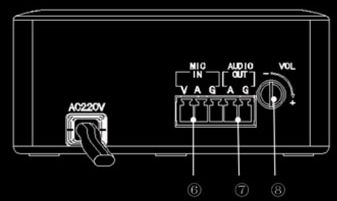

图2 后端示意图
  1. ⑥ (MIC IN)----- 拾音器输入端口:V----电源正极,直流12V输出;A----音频信号输入;G----电源负极和音频地线
  2. ⑦ (AUDIO OUT)----- 音频输出端口:A----音频信号输出,G----电源负极和音频地线
  3. ⑧ (VOL.)-----音量调节旋钮,对①②⑦输出端口有效,顺时针旋转为音量增加
输入电压
交流型:AC 180V~230V       直流型:DC 12V±5%
输出电压
DC 12V±5%
输出电流
100mA
输出纹波
≤20mV
最大功率
2W
环境温度
-25℃ ~ 70℃
产品尺寸
82mm(长) x 82mm(宽) x 38mm(高)
产品重量
255克
